1203AdWU

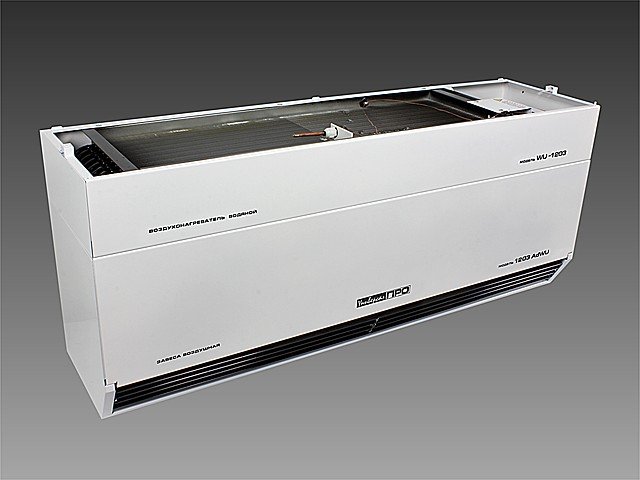

1203AdWU воздушная завеса с водяным нагревом.

Предназначена для надёжной защиты открытых проёмов ворот промышленных помещений в случаях, когда имеются постоянные рабочие места в непосредственной близости от ворот или есть необходимость нагрева помещения для создания более комфортных условий работы персонала или оборудования. Она создаёт мощный воздушный поток, который эффективно защищает проём от врывающегося холодного воздуха. Модульная конструкция и малые габариты завесы позволяют использовать её на воротах различных размеров, практически без ограничений.

Особенностью этой модели является наличие водяного теплообменника. Накладной датчик температуры воды ДТС 3222-Pt1000 (или аналогичный), устанавливаемый на патрубке обратного теплоносителя узлов смесительных «АНТАРЕС», позволяет обеспечить автоматическую защиту теплообменника от размораживания при снижении температуры теплоносителя на выходе узла смесительного ниже 5°С. В этом случае вентилятор завесы выключается, кран узла смесительного открывается и включается насос узла смесительного. При этом на пульте начинает мигать индикатор «СЕТЬ», а на дисплее пульта появляется надпись «Угроза замораживания».

Для подключения завесы к системе теплоснабжения рекомендуется использовать узлы смесительные «АНТАРЕС» и комплект гибких трубопроводов «АНТАРЕС», который компенсирует неточности монтажа.

Поворотная выходная решётка даёт возможность регулировки воздушного потока навстречу врывающемуся холодному уличному воздуху, тем самым улучшая отсечные свойства завесы.

Подключение датчика температуры воздуха ДТС 3005-Pt1000 (или аналогичного) даёт возможность автоматического поддержания температуры воздуха в зоне ворот.

Также завеса может быть элементом комбинированной воздушной завесы. В этом случае, она также как и завесы без нагрева, при открытых воротах работает на максимальной скорости в режиме «отсечки», а при закрытых автоматически переходит в режим пониженной производительности (при наличии концевого выключателя). Управление работой завес предусмотрено внешним проводным пультом управления. Для удобства монтажа в комплекте имеется распределительная коробка.

Примечание: Пульт управления, концевой выключатель, датчик температуры воздуха и комплект гибких трубопроводов (КГТ) в комплект поставки не входят и приобретаются отдельно.

Тепловую мощность при условиях, отличных от стандартных, можно пересчитать с помощью «Калькулятора тепловых параметров водяных завес АНТАРЕС 1203AdWU» или взять данные из таблицы «Теплотехнические характеристики завесы», на странице 30.
Калькулятор можно скачать на сайте: www.antar.ru, страница «Методики и расчёты».

Возможно удалённое управление завесами (диспетчеризация) по протоколу MODBUS RTU (RS-485), Modbus TCP (Ethernet).

Возможен вариант исполнения из коррозионностойкой стали, с целью защиты от коррозии во влажной среде (такой как автомойка) или агрессивной среде.

Возможен вариант исполнения DA, с покрытием, стойким к дезактивирующим веществам (для АЭС).

Технические характеристики завесы 1203АdWU

* Примечание: Согласно методике верификации АПИК стандартными приняты условия: температура воды на входе теплообменника 95°C, на выходе 70°C, при температуре окружающего воздуха 15°C.
